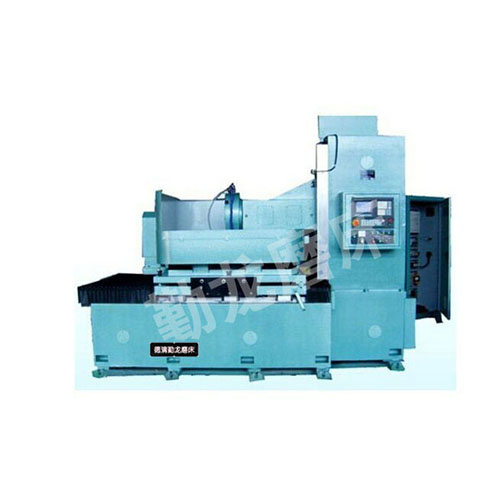

SKM73120臥軸式圓臺平面磨床是我公司吸收國內外高精磨床結構與制造技術開發出的新型系列臥軸式圓臺平面磨床。
工作圓臺直徑ф1250mm，采用工作臺在床身上變頻旋轉，拖板沿水平往復移動，磨頭沿拖板垂直移動進給的布局型式。
磨頭主軸軸承采用精密滾動軸承，剛性好、精度高。
床身、立柱上布局直線導軌副和滾珠傳動單元，采用準確定位伺服電機驅動。
整體結(jie)構(gou)穩(wen)重(zhong)緊湊、精度高、性能可靠、制造工藝性好，操(cao)作方便。
18072822299
適(shi)用·范圍
● 采用砂輪周邊(bian)磨削，工件上下兩平(ping)面(mian)均可獲(huo)得高(gao)精度平(ping)行度、尺(chi)寸(cun)精度和工件表(biao)面(mian)粗糙度。
● 適(shi)合圓臺平(ping)面(mian)(mian)磨削(xue)，本(ben)機主要磨削(xue)直(zhi)徑φ1250范圍(wei)內的圓形端面(mian)(mian)、平(ping)面(mian)(mian)加工件(jian)（根據需要可定制)。
● 適用(yong)磨(mo)(mo)削(xue)(xue)環形零件，適用(yong)于鋸片廠(chang)、軸承(cheng)廠(chang)、汽配廠(chang)、陶瓷密封(feng)件廠(chang)、摩擦片廠(chang)、活塞廠(chang)、發動機廠(chang)、工具廠(chang)和一般機械廠(chang)的產品車(che)間和工具車(che)間，磨(mo)(mo)削(xue)(xue)加工精(jing)密零件。
產品·特點
磨頭結構
磨頭采(cai)用(yong)靜壓結構，克(ke)服了軸(zhou)(zhou)(zhou)(zhou)承(cheng)啟(qi)動和(he)(he)停止時出現的(de)干摩擦造(zao)成(cheng)的(de)軸(zhou)(zhou)(zhou)(zhou)與軸(zhou)(zhou)(zhou)(zhou)承(cheng)磨損(sun)現象(xiang)，提(ti)高了主軸(zhou)(zhou)(zhou)(zhou)的(de)使用(yong)壽命及精度(du)保(bao)持性(xing)(xing)；當主軸(zhou)(zhou)(zhou)(zhou)啟(qi)動后(hou)，依靠淺腔階梯(ti)效(xiao)應(ying)形成(cheng)較(jiao)大的(de)動壓承(cheng)載力，大大地提(ti)高了主軸(zhou)(zhou)(zhou)(zhou)剛(gang)度(du)；高壓油(you)膜的(de)均化(hua)作用(yong)和(he)(he)良好(hao)和(he)(he)抗振(zhen)性(xing)(xing)保(bao)證了主軸(zhou)(zhou)(zhou)(zhou)具有(you)很高的(de)旋轉(zhuan)(zhuan)精度(du)和(he)(he)運轉(zhuan)(zhuan)平穩性(xing)(xing)。（11）KW電機驅動，最(zui)高轉(zhuan)(zhuan)速(su)1450rpm。設(she)備采(cai)用(yong)高速(su)（CBN）砂輪加工兩端面(mian)(mian)，提(ti)高端面(mian)(mian)光潔度(du)。（砂輪可根據用(yong)戶需求定(ding)制）
機床零部件
機床上重要零部(bu)件均采用品牌廠(chang)家產品，質量可靠，易于維護。如導軌(gui)用德國(guo)力士樂(le)品牌，臺(tai)灣絲(si)桿，進口(kou)電器(qi)(qi)，海(hai)利普變頻(pin)器(qi)(qi)等(deng)等(deng)。
鑄件材料
鑄(zhu)件(jian)采(cai)用375HT材料，材質好，強(qiang)度高，床(chuang)身立(li)柱均(jun)采(cai)用二(er)次回火處理，消除內(nei)應(ying)力，延(yan)長機床(chuang)壽命(ming)(ming)，以確保高精度，高剛性(xing)，延(yan)長機床(chuang)壽命(ming)(ming)。
床身立柱
床身立柱均用進(jin)口加(jia)(jia)工(gong)中心和進(jin)口龍(long)門加(jia)(jia)工(gong)中心加(jia)(jia)工(gong)，高精的加(jia)(jia)工(gong)設備和加(jia)(jia)工(gong)工(gong)藝保證(zheng)了精度。
電氣采用獨立電柜
電(dian)氣(qi)采用獨立(li)電(dian)柜，獨立(li)操縱臺，自(zi)主研發的數控(kong)系(xi)統控(kong)制，可實現自(zi)動控(kong)制，自(zi)動完成循環磨(mo)削，自(zi)動檢測對刀(dao)，自(zi)動分辨、自(zi)動補償，操作簡單(dan)方便。
裝置結構
橫向進給及垂(chui)直進給裝(zhuang)(zhuang)置，由伺服電機（≥10N.m）、減速機構(gou)、滾珠絲杠、直線(xian)導(dao)軌。其(qi)中垂(chui)直軸有制動或自鎖裝(zhuang)(zhuang)置，并配有光(guang)柵(zha)尺絕對(dui)坐(zuo)標(biao)定位(wei)。
設置潤滑點
磨床各導軌處(chu)均設(she)置(zhi)潤滑(hua)(hua)點，由(you)電動潤滑(hua)(hua)泵(beng)進(jin)行潤滑(hua)(hua)。為工作臺配備獨(du)立供油(you)箱，進(jin)、回管(guan)路(lu)通(tong)過拖鏈合理布局(ju)。
芯線圈設計
電磁吸盤(pan)采(cai)用(yong)銅(tong)芯線圈設計(ji)，表(biao)面花(hua)盤(pan)采(cai)用(yong)同心圓并割花(hua)設計(ji)，客(ke)戶也可(ke)定制花(hua)盤(pan)。表(biao)面磁力(li)均勻，并配(pei)備(bei)了(le)自動(dong)充退磁裝(zhuang)置，具有磁力(li)可(ke)調、失磁保護等功能。
不變形，精度高
加工產品(pin)不變形，精度高，工件厚度差(cha)距保(bao)持在 0.01mm以內，具(ju)體詳見(jian)產品(pin)參數表。
技術·規格
| 主要技術規格 | 低速 | 高速 | 高精 | 高速高精 |
| Main TechnicaL Specifications | SKM73120 | SSKM73120 | SKM73120 | SSKM73120 |
| 工作臺直徑（mm） | Φ1250 | Φ1250 | Φ1250 | Φ1250 |
| Diameter Of Work Table（mm） | ||||
| 磨削工件最大尺寸 | Φ1250*100 | Φ1050*100 | Φ1050*100 | Φ1050*100 |
| Maximum Size Of Grinding Workpiece（mm） | ||||
| 工作臺轉速（rpm） | 0~150 | 0~150 | 0~150 | 0~150 |
| Revoving Speed Of Work Table （rpm） | ||||
| 工作臺最大承重（kg） | 500 | 500 | 500 | 500 |
| Maximum Load-bearing Of Work Table（kg） | ||||
| 托板往復速度X軸(m/s) | 0-3 | 0-3 | 0-3 | 0-3 |
| Reciprocating Speed Of The Dragging Plate X Axis (m/s) | ||||
| 托板往復行程（mm） | 650 | 650 | 650 | 650 |
| Reciprocating Speed Of Dragging Plate （mm） | ||||
| 砂輪主軸轉速(rpm) | 1450 | 2900 | 1450 | 2900 |
| Speed Of Main Spindle Of Grinding Wheel (rpm) | ||||
| 主軸定心錐面跳動（mm） | 0.001 | 0.001 | 0.001 | 0.001 |
| Runout Of Centering Conical Surface Of Main spindle（mm） | ||||
| 砂輪尺寸（mm） | Φ450x50xΦ203 | Φ450x50xΦ203 | Φ450x50xΦ203 | Φ450x50xΦ203 |
| Dimensions Of Grinding Wheel（mm） | ||||
| 垂直快速升降(mm/min) | 200 | 200 | 200 | 200 |
| Vertical Rapid Going Up And Down(mm/min) | ||||
| 垂直進給最小進給量（mm） | 0.001 | 0.001 | 0.001 | 0.001 |
| Minimum Amount OF Feed Of Vertical Feed （mm） | ||||
| 加工平面度（mm） | 0.01/1000 | 0.01/1000 | 0.005/1000 | 0.005/1000 |
| ProceSSing PlaneneSS（mm） | ||||
| 工作臺端面跳動（mm） | 0.01 | 0.01 | 0.005 | 0.005 |
| End Face Runout Of Work Table （mm） | ||||
| 工作臺電機功率(kw) | 5.5 | 5.5 | 5.5 | 5.5 |
| Motor Power Of Work Table (kw) | ||||
| 砂輪主軸電機功率(kw) | 15-4 | 15-2 | 15-4 | 15-2 |
| Motor Power Of Main Spindle Of Grinding Wheel (kw) | ||||
| 垂直升降伺服電機(n.m) | 伺服15N.m | 伺服15N.m | 伺服15N.m | 伺服15N.m |
| Servo Motor For Verticai Going Up And Down(n.m) | ||||
| 工作臺往復伺服電機(n.m) | 伺服15N.m | 伺服15N.m | 伺服15N.m | 伺服15N.m |
| Servo Motor For Fen Reciprocation Of Work Table(n.m) | ||||
| 水泵電機功率 | 250 | 250 | 250 | 250 |
| Motor Power Of Water Pump(w) | ||||
| 機床凈重(kg) | 9500 | 9500 | 9500 | 9500 |
| Net Weight(kg) |
