臥軸圓臺平面磨床M7325是我公司吸收國內外高精磨床結構與制造技術開發出的新型系列臥軸式圓臺平面磨床。
工作圓臺直徑ф250mm，采用工作臺在床身上變頻旋轉，拖板沿水平往復移動，磨頭沿拖板垂直移動進給的布局型式。
磨頭主軸軸承采用精密滾動軸承，剛性好、精度高。
床身、立柱上布局直線導軌和滾珠傳動單元，采用準確定位伺服電機驅動。
整體結構(gou)穩重緊湊、精(jing)度高、性(xing)能可靠、制(zhi)造工藝性(xing)好，操作使用方便。
18072822299
適(shi)用·范圍
● 采(cai)用砂輪周(zhou)邊磨削(xue)，工(gong)件上下(xia)兩(liang)平(ping)(ping)面均可獲得高精度平(ping)(ping)行度、尺寸精度和工(gong)件表面粗糙度。
● 適(shi)合圓(yuan)臺平(ping)(ping)面(mian)(mian)(mian)磨削，本機主(zhu)要磨削直徑φ250范圍內的圓(yuan)形端面(mian)(mian)(mian)、平(ping)(ping)面(mian)(mian)(mian)加(jia)工件（根據需要可(ke)定制)。
● 適用磨削(xue)環(huan)形零(ling)件(jian)，適用于(yu)鋸(ju)片(pian)廠(chang)、軸承廠(chang)、汽(qi)配廠(chang)、陶瓷密封件(jian)廠(chang)、摩擦片(pian)廠(chang)、活塞廠(chang)、發動機(ji)廠(chang)、工具(ju)廠(chang)和一般機(ji)械(xie)廠(chang)的產品車(che)(che)間和工具(ju)車(che)(che)間，磨削(xue)加(jia)工精(jing)密零(ling)件(jian)。
產(chan)品(pin)·特(te)點
磨頭結構
磨頭采用靜壓結構，克服(fu)了軸承(cheng)啟動(dong)(dong)(dong)和(he)停止(zhi)時出現的(de)(de)干摩擦造成的(de)(de)軸與軸承(cheng)磨損(sun)現象(xiang)，提高(gao)了主(zhu)(zhu)軸的(de)(de)使用壽命及(ji)精度(du)(du)保持(chi)性(xing)；當主(zhu)(zhu)軸啟動(dong)(dong)(dong)后，依靠淺腔(qiang)階梯(ti)效應形(xing)成較(jiao)大(da)的(de)(de)動(dong)(dong)(dong)壓承(cheng)載力，大(da)大(da)地提高(gao)了主(zhu)(zhu)軸剛度(du)(du)；高(gao)壓油膜的(de)(de)均(jun)化作用和(he)良好和(he)抗振(zhen)性(xing)保證了主(zhu)(zhu)軸具有很高(gao)的(de)(de)旋轉(zhuan)精度(du)(du)和(he)運轉(zhuan)平穩性(xing)。（7.5）KW電機驅動(dong)(dong)(dong)，最高(gao)轉(zhuan)速2220rpm。
機床零部件
機床(chuang)上(shang)重要零(ling)部(bu)件(jian)，均采(cai)用品牌廠家產(chan)品，質量可靠(kao)，易于維護。如導(dao)軌用德(de)國力士(shi)樂品牌，臺灣絲桿，進口電器(qi)，海(hai)利普變頻器(qi)等等。
鑄件材料
鑄件采用375HT材料，材質好，強度(du)高，床身立柱均(jun)采用二(er)次回火(huo)處理(li)，消除內應力，延長機床壽命，以確保(bao)高精度(du)，高剛性，延長機床壽命。
床身立柱
床身立柱均用進(jin)口加工(gong)(gong)中心(xin)和進(jin)口龍門(men)加工(gong)(gong)中心(xin)加工(gong)(gong)，高精的加工(gong)(gong)設備和加工(gong)(gong)工(gong)(gong)藝保證了精度。

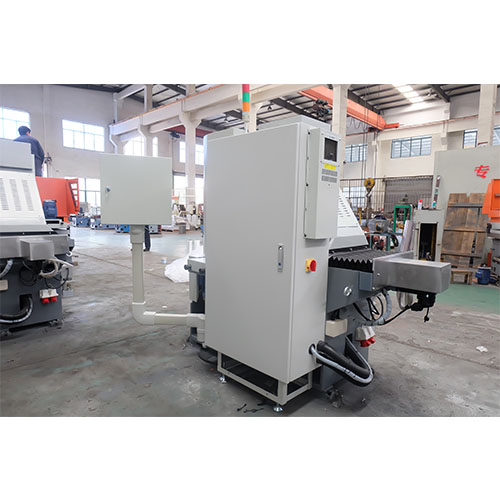

電氣采用獨立電柜
電(dian)氣采用獨立電(dian)柜(ju)，獨立操縱臺，自(zi)主研發的(de)數控系統控制(zhi)，可(ke)實現自(zi)動(dong)(dong)控制(zhi)，自(zi)動(dong)(dong)完成(cheng)循環磨削(xue)，自(zi)動(dong)(dong)檢測(ce)對刀(dao)，自(zi)動(dong)(dong)分(fen)辨(bian)、自(zi)動(dong)(dong)補(bu)償(chang)，操作簡單方便。
裝置結構
橫向進給及垂直進給裝(zhuang)置，由(you)伺服(fu)電機(ji)（≥10N.m）、減速機(ji)構(gou)、滾珠(zhu)絲杠、直線導軌。其中垂直軸(zhou)有制動或自鎖裝(zhuang)置，并配有光(guang)柵尺絕(jue)對坐(zuo)標定位。
設置潤滑點
磨床各(ge)導軌處均設(she)置潤(run)滑(hua)(hua)點，由電動潤(run)滑(hua)(hua)泵進(jin)行(xing)潤(run)滑(hua)(hua)。為工作(zuo)臺配(pei)備(bei)獨立供油箱，進(jin)、回管路通過拖(tuo)鏈合理布(bu)局。
芯線圈設計

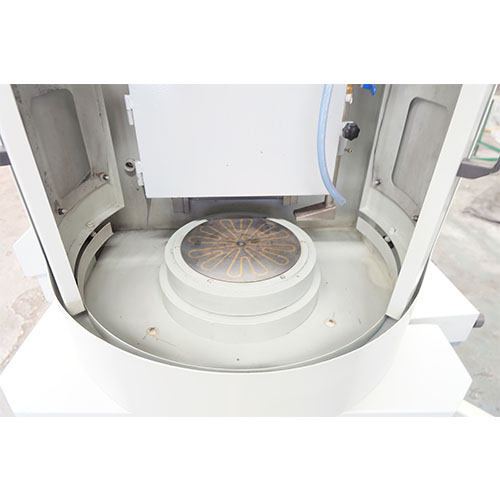

電磁吸盤(pan)采用銅芯線圈設計，表面花盤(pan)采用同心圓并(bing)割花設計，客戶也可定制花盤(pan)。表面磁力(li)均勻，并(bing)配備了自動充(chong)退磁裝置，具有磁力(li)可調、失磁保護(hu)等功能(neng)。
不變形，精度高
加(jia)工(gong)產品不變形，精度高，工(gong)件厚度差距保持在 0.003mm以內，具體詳(xiang)見(jian)產品參數表。
技術·規格
| 主要技術規格 | 低速 | 高速 | 高精 | 高速高精 |
| Main TechnicaL Specifications | SKM7325 | SSKM7325 | SKMG7325 | SSKMG7325 |
| 工作臺直徑（mm） | Φ250 | Φ250 | Φ250 | Φ250 |
| Diameter Of Work Table（mm） | ||||
| 磨削工件最大尺寸 | Φ250*100 | Φ250*100 | Φ250*100 | Φ250*100 |
| Maximum Size Of Grinding Workpiece（mm） | ||||
| 工作臺轉速（rpm） | 0～300 | 0～300 | 0～300 | 0～300 |
| Revoving Speed Of Work Table （rpm） | ||||
| 工作臺最大承重（kg） | 50 | 50 | 50 | 50 |
| Maximum Load-bearing Of Work Table（kg） | ||||
| 托板往復速度X軸(m/s) | 6 | 6 | 6 | 6 |
| Reciprocating Speed Of The Dragging Plate X Axis (m/s) | ||||
| 托板往復行程（mm） | 200 | 200 | 200 | 200 |
| Reciprocating Speed Of Dragging Plate （mm） | ||||
| 砂輪主軸轉速(rpm) | 1450 | 2900 | 1450 | 2900 |
| Speed Of Main Spindle Of Grinding Wheel (rpm) | ||||
| 主軸定心錐面跳動（mm） | 0.001 | 0.001 | 0.001 | 0.001 |
| Runout Of Centering Conical Surface Of Main spindle（mm） | ||||
| 砂輪尺寸（mm） | Φ350*40*Φ127 | Φ350*40*Φ127 | Φ350*40*Φ127 | Φ350*40*Φ127 |
| Dimensions Of Grinding Wheel（mm） | ||||
| 垂直快速升降(mm/min) | 200 | 200 | 200 | 200 |
| Vertical Rapid Going Up And Down(mm/min) | ||||
| 垂直進給最小進給量（mm） | 0.001 | 0.001 | 0.001 | 0.001 |
| Minimum Amount OF Feed Of Vertical Feed （mm） | ||||
| 加工平面度（mm） | 0.01/1000 | 0.01/1000 | 0.005/1000 | 0.005/1000 |
| ProceSSing PlaneneSS（mm） | ||||
| 工作臺端面跳動（mm） | 0.003 | 0.003 | 0.001 | 0.001 |
| End Face Runout Of Work Table （mm） | ||||
| 工作臺電機功率(kw) | 1.1 | 1.1 | 1.1 | 1.1 |
| Motor Power Of Work Table (kw) | ||||
| 砂輪主軸電機功率(kw) | 7.5 | 11 | 7.5 | 11 |
| Motor Power Of Main Spindle Of Grinding Wheel (kw) | ||||
| 垂直升降伺服電機(n.m) | 伺服10N.m | 伺服10N.m | 伺服10N.m | 伺服10N.m |
| Servo Motor For Verticai Going Up And Down(n.m) | ||||
| 工作臺往復伺服電機(n.m) | 伺服10N.m | 伺服10N.m | 伺服10N.m | 伺服10N.m |
| Servo Motor For Fen Reciprocation Of Work Table(n.m) | ||||
| 水泵電機功率 | 120 | 120 | 120 | 120 |
| Motor Power Of Water Pump(w) | ||||
| 機床凈重(kg) | 2200 | 2200 | 2200 | 2200 |
| Net Weight(kg) |
