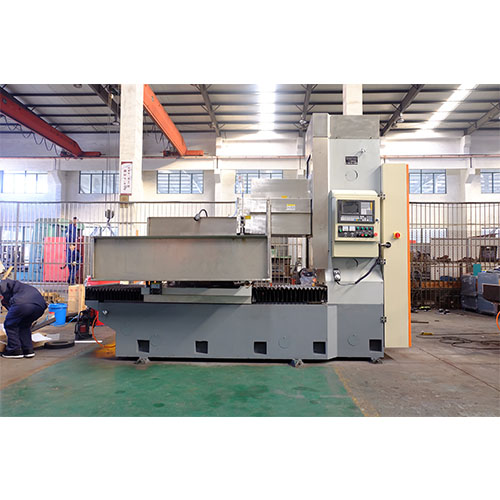

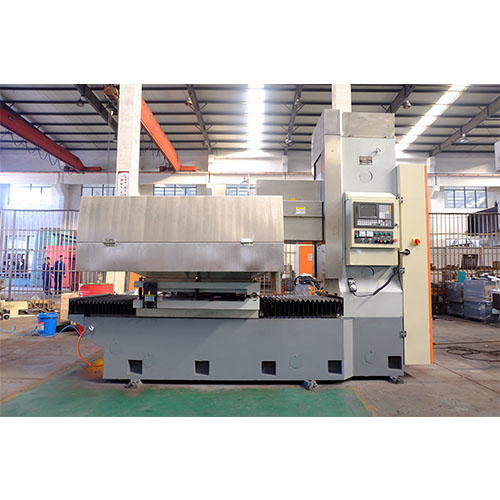

SKM73200臥軸式圓臺平面磨床是我公司吸收國內外高精磨床結構與制造技術開發出的新型臥軸圓臺平面磨床。
工作圓臺直徑ф2050mm，采用工作臺在床身上變頻旋轉，拖板沿水平往復移動，磨頭沿拖板垂直移動進給的布局型式。
磨頭主軸軸承采用精密滾動軸承，剛性好、精度高。
床身、立柱上布局直線導軌副和滾珠傳動單元，采用準確定位伺服電機驅動。
整體(ti)結(jie)構(gou)穩重緊湊(cou)、精度高、性(xing)能可靠(kao)、制(zhi)造工藝好，操作方便。
18072822299
適用·范圍
● 采用砂輪周邊磨削(xue)，工件(jian)上下兩平面均(jun)可獲得(de)高(gao)精度平行度、尺(chi)寸精度和工件(jian)表(biao)面粗糙(cao)度。
● 適合(he)圓臺平(ping)面(mian)磨削，本(ben)機主要磨削直徑φ2050范圍(wei)內的(de)圓形端面(mian)、平(ping)面(mian)加工件（根據(ju)需要可(ke)定制)。
● 適用(yong)(yong)磨削環(huan)形零件(jian)，適用(yong)(yong)于鋸片廠(chang)(chang)(chang)、軸承(cheng)廠(chang)(chang)(chang)、汽配(pei)廠(chang)(chang)(chang)、陶瓷密(mi)封件(jian)廠(chang)(chang)(chang)、摩擦片廠(chang)(chang)(chang)、活塞廠(chang)(chang)(chang)、發動機(ji)廠(chang)(chang)(chang)、工(gong)具廠(chang)(chang)(chang)和一般機(ji)械廠(chang)(chang)(chang)的產品車(che)間(jian)和工(gong)具車(che)間(jian)，磨削加工(gong)精密(mi)零件(jian)。
產品·特(te)點(dian)
磨頭結構
磨頭(tou)采(cai)用(yong)(yong)靜壓(ya)結構，克服了(le)軸(zhou)(zhou)(zhou)承啟動和停止時(shi)出現的干摩擦造成的軸(zhou)(zhou)(zhou)與軸(zhou)(zhou)(zhou)承磨損現象，提高(gao)了(le)主(zhu)(zhu)軸(zhou)(zhou)(zhou)的使用(yong)(yong)壽命及精度(du)(du)保持(chi)性(xing)；當主(zhu)(zhu)軸(zhou)(zhou)(zhou)啟動后，依靠淺腔(qiang)階梯效應形(xing)成較大(da)的動壓(ya)承載力，大(da)大(da)地提高(gao)了(le)主(zhu)(zhu)軸(zhou)(zhou)(zhou)剛度(du)(du)；高(gao)壓(ya)油(you)膜(mo)的均化作用(yong)(yong)和良好和抗振性(xing)保證了(le)主(zhu)(zhu)軸(zhou)(zhou)(zhou)具有很高(gao)的旋轉(zhuan)精度(du)(du)和運轉(zhuan)平穩性(xing)。（11）KW電機驅動，最高(gao)轉(zhuan)速(su)1450rpm。設備采(cai)用(yong)(yong)高(gao)速(su)（CBN）砂輪(lun)加工兩端(duan)面(mian)，提高(gao)端(duan)面(mian)光潔度(du)(du)。（砂輪(lun)可根(gen)據用(yong)(yong)戶需求定制）
機床重要零部件
機床重要零(ling)部(bu)件，均(jun)采用品牌廠家(jia)產品，質量(liang)可靠，易于(yu)維(wei)護。如導軌用德國(guo)力士樂品牌，臺灣絲桿(gan)，進口電器(qi)，海利普變頻器(qi)等(deng)等(deng)。
鑄件材料
鑄件采用375HT材(cai)(cai)料，材(cai)(cai)質好(hao)，強度高(gao)，床(chuang)身立柱均(jun)采用二次回(hui)火處理，消除內(nei)應(ying)力，延(yan)長(chang)機床(chuang)壽命(ming)，以(yi)確保高(gao)精度，高(gao)剛性(xing)，延(yan)長(chang)機床(chuang)壽命(ming)。
床身立柱
床身立柱(zhu)均用(yong)進口加(jia)(jia)工中心和進口龍(long)門加(jia)(jia)工中心加(jia)(jia)工，高精的(de)加(jia)(jia)工設備和加(jia)(jia)工工藝保證了精度。
電氣采用獨立電柜
電氣(qi)采用獨立電柜，獨立操縱臺(tai)，自(zi)(zi)主研發的數(shu)控(kong)系統控(kong)制，可實現(xian)自(zi)(zi)動(dong)(dong)(dong)控(kong)制，自(zi)(zi)動(dong)(dong)(dong)完成循環磨(mo)削，自(zi)(zi)動(dong)(dong)(dong)檢測對刀，自(zi)(zi)動(dong)(dong)(dong)分辨(bian)、自(zi)(zi)動(dong)(dong)(dong)補償，操作簡單方便。
裝置結構
橫向進給及垂(chui)直(zhi)進給裝置，由伺服電機(ji)（≥10N.m）、減(jian)速機(ji)構、滾(gun)珠絲杠、直(zhi)線導軌。其中垂(chui)直(zhi)軸有制動或(huo)自鎖裝置，并配有光柵(zha)尺絕對坐標定位(wei)。
設置潤滑點
磨(mo)床各(ge)導(dao)軌處均設置潤滑點，由電動潤滑泵進(jin)行潤滑。為工作臺配備獨立(li)供(gong)油箱(xiang)，進(jin)、回管路通過(guo)拖鏈合理布局。
芯線圈設計

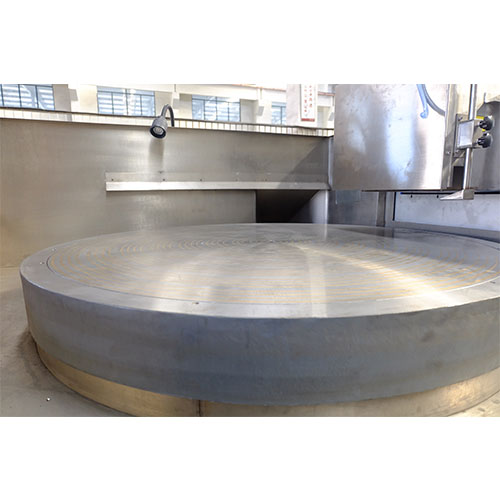

電磁吸盤(pan)采用銅(tong)芯線圈設計，表面(mian)花盤(pan)采用同心圓(yuan)并(bing)割花設計，客戶也可定(ding)制花盤(pan)。表面(mian)磁力均勻，并(bing)配備(bei)了自(zi)動充退磁裝置(zhi)，具有(you)磁力可調、失磁保護等功能。
不變形，精度高
加工產品(pin)(pin)不變形，精度高(gao)，工件厚度差距保持(chi)在 0.01mm以內，具體詳見產品(pin)(pin)參數(shu)表。
技術·規(gui)格
| 主要技術規格 | 低速 | 高速 | 高精 | 高速高精 |
| Main TechnicaL Specifications | SKM73200 | SKM73200 | SKM73200 | SKM73200 |
| 工作臺直徑（mm） | Φ2050 | Φ2050 | Φ2050 | Φ2050 |
| Diameter Of Work Table（mm） | ||||
| 磨削工件最大尺寸 | Φ2050*100 | Φ2050*100 | Φ2050*100 | Φ2050*100 |
| Maximum Size Of Grinding Workpiece（mm） | ||||
| 工作臺轉速（rpm） | 0~100 | 0~100 | 0~100 | 0~100 |
| Revoving Speed Of Work Table （rpm） | ||||
| 工作臺最大承重（kg） | 1200 | 1200 | 1200 | 1200 |
| Maximum Load-bearing Of Work Table（kg） | ||||
| 托板往復速度X軸(m/s) | 0~3 | 0~3 | 0~3 | 0~3 |
| Reciprocating Speed Of The Dragging Plate X Axis (m/s) | ||||
| 托板往復行程（mm） | 1100 | 1100 | 1100 | 1100 |
| Reciprocating Speed Of Dragging Plate （mm） | ||||
| 砂輪主軸轉速(rpm) | 1450 | 2900 | 1450 | 2900 |
| Speed Of Main Spindle Of Grinding Wheel (rpm) | ||||
| 主軸定心錐面跳動（mm） | 0.003 | 0.003 | 0.002 | 0.002 |
| Runout Of Centering Conical Surface Of Main spindle（mm） | ||||
| 砂輪尺寸（mm） | Φ500x50xΦ203 | Φ500x50xΦ203 | Φ500x50xΦ203 | Φ500x50xΦ203 |
| Dimensions Of Grinding Wheel（mm） | ||||
| 垂直快速升降(mm/min) | 150 | 150 | 150 | 150 |
| Vertical Rapid Going Up And Down(mm/min) | ||||
| 垂直進給最小進給量（mm） | 0.001 | 0.001 | 0.001 | 0.001 |
| Minimum Amount OF Feed Of Vertical Feed （mm） | ||||
| 加工平面度（mm） | 0.01/1000 | 0.01/1000 | 0.01/1000 | 0.01/1000 |
| ProceSSing PlaneneSS（mm） | ||||
| 工作臺端面跳動（mm） | 0.02 | 0.02 | 0.01 | 0.01 |
| End Face Runout Of Work Table （mm） | ||||
| 工作臺電機功率(kw) | 11 | 11 | 11 | 11 |
| Motor Power Of Work Table (kw) | ||||
| 砂輪主軸電機功率(kw) | 30-4 | 30-2 | 30-4 | 30-2 |
| Motor Power Of Main Spindle Of Grinding Wheel (kw) | ||||
| 垂直升降伺服電機(n.m) | 伺服20N.m | 伺服20N.m | 伺服20N.m | 伺服20N.m |
| Servo Motor For Verticai Going Up And Down(n.m) | ||||
| 工作臺往復伺服電機(n.m) | 伺服20N.m | 伺服20N.m | 伺服20N.m | 伺服20N.m |
| Servo Motor For Fen Reciprocation Of Work Table(n.m) | ||||
| 水泵電機功率 | 400 | 400 | 400 | 400 |
| Motor Power Of Water Pump(w) | ||||
| 機床凈重(kg) | 32000 | 32000 | 32000 | 32000 |
| Net Weight(kg) |
